开发了大容量伺服电机用
业界最小的 AC400V 输入多轴伺服驱动器
“SANMOTION R”
2020年10月28日
山洋电气株式会社，开发了 AC 伺服驱动器“SANMOTION R”的AC400V 输入多轴伺服驱动器，已上市销售。
可使 20kW～37kW 的伺服电机顺畅动作，适用于机床及注塑机等。
具备监视功能，可根据驱动器及电机的工作情况预测设备的故障。
特点
1. 业界最小尺寸※1

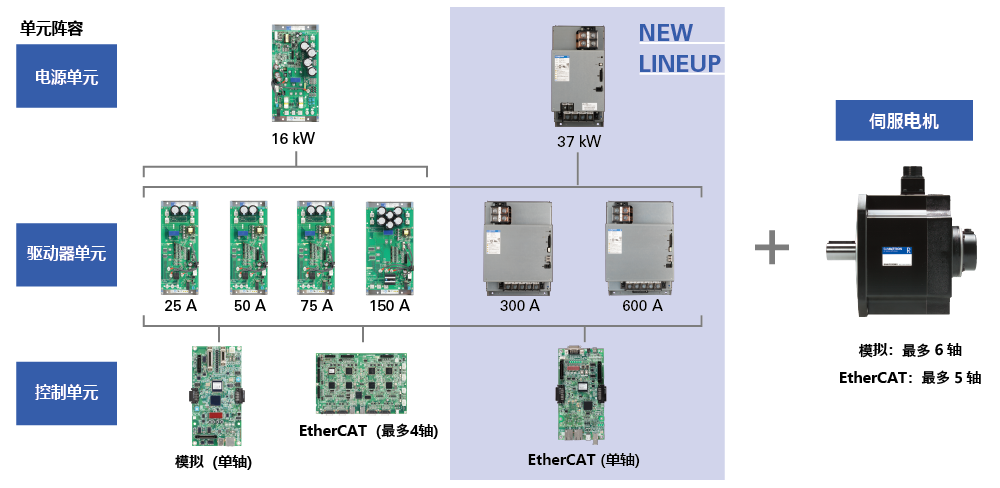

此多轴伺服驱动器可根据客户的设备构成，将各单元组合使用。
体积为业界最小，安装的自由度高，有助于客户实现设备的小型化。
2. 顺畅动作
与我司以往机型※2相比，速度频率响应是其 2 倍※3，EtherCAT 的通信周期是其 1/2※4，提高了速度， 能更顺畅地动作。有助于客户的设备缩短加工时间及提高生产率。
3. 预防性维护
可诊断电机保持制动器的磨损并通知用户。此外，还具备对再生电阻的功耗及通信品质进行监视的功能，有助于客户对设备进行预防性维护及远程故障诊断。
※1 截止到 2020年10月28日。我司调查。
※2 与我司以往机型 RM2C4H4 相比较。
※3 速度频率响应2,200Hz（以往机型最短 1,200 Hz）。
※4 最短通信周期 62.5μs（以往机型最短 125μs）。
规格
控制单元
| 型号 | RM3C1H4 |
|---|---|
| 控制轴数 | 单轴 |
| 接口 | EtherCAT接口 |
| 功能安全 | STO（安全转矩关断） |
| 外形尺寸 (mm) | W90 x H180 x D21 |
电源单元
| 型号 | RM3PCA370 | |
|---|---|---|
| 输入电源及电流 | 主电路电源 | 三相 AC 380～480 V （+10％, -15％） 50/60 Hz （±3 Hz) |
| 控制电路电源 | DC 24 V (±15％) 4.6 A | |
| 额定输出容量 | 37 kW | |
| 输入电源容量 | 64 kVA | |
| 适用的驱动器单元 | 25 ～ 600 A | |
| 外形尺寸 (mm) | W180 x H380 x D295 | |
驱动器单元
| 型号 | RM3DCB300 | RM3DCB600 | |
|---|---|---|---|
| 输入电源及电流 | 主电路电源 | DC 457～747 V | |
| 控制电路电源 | DC 24 V （±15％） 2.2 A | DC 24 V （±15％） 2.6 A | |
| 驱动器容量 | 300 A | 600 A | |
| 适用的电机容量 | 20～30 kW | 37 kW | |
| 适用的编码器规格 | 光学式无电池绝对编码器 | ||
| 外形尺寸 (mm) | W250 x H380 x D295 | W250 x H380 x D295 | |
产品目录PDF
用途
注塑机、机床等
订购起始日期
2020年12月18日
价格
公开价格
此新品发布中的内容，全部均为截止到 2020年10月28日 的实绩。
“SANMOTION”是山洋电气株式会社的注册商标。
