Oktober 2021 - SANUPS E11B-Li und der SANUPS A11M-Li
SANYO DENKI hat mit der SANUPS E11B-Li (Hybrid-USV) und der SANUPS A11M-Li (parallel-redundante USV mit Doppelwandlung) zwei USV-Serien mit Lithium-Ionen-Batterien entwickelt.
Bei weiteren Fragen können Sie sich gerne an unsere Kollegen im Vertrieb wenden.
Eigenschaften der E11B-Li - Hybrid USV
SANUPS E11B-Li
1. Hochwertige Leistung und hoher Wirkungsgrad
Die E11B verfügt über eine hybride USV-Topologie, die je nach den Bedingungen der Eingangsleistung automatisch den optimalen Betriebsmodus, den Double Conversion-Modus oder den Economy-Modus auswählt.
Für Anwendungen, die eine unterbrechungsfreie Übertragung erfordern, kann der Betriebsmodus auch auf den Double Conversion-Modus festgelegt werden.
2. Weiter Eingangsbereich
Die USV hat einen weiten Eingangsspannungsbereich von 110 bis 300V bei einer Last von <40%, 136 bis 288V bei einer Last von <70%, 168 bis 288V bei einer Last von ≥70%. Darüber hinaus verfügt es über einen weiten Eingangsfrequenzbereich von 40 bis 120 Hz. Diese weiten Bereiche reduzieren die Anzahl der unnötigen Übertragungen auf die Batterie und minimieren die Batterieentladung.
Weitere Informationen zu den Spezifikationen finden Sie unserem Online Katalog.
Eigenschaften der A11M-Li - Doppelwandlung USV
SANUPS A11M-Li
1. Hohe Zuverlässigkeit
Die A11M nutzt die Doppelwandlertechnologie (online). Durch die Kombination von 1kVA-USV-Einheiten kann die Ausgangskapazität auf bis zu 8kVA skaliert werden. Parallele Redundanz kann konfiguriert werden, indem eine Einheit als Reserveeinheit verwendet wird. Selbst wenn eine Einheit ausfällt, können die verbleibenden Einheiten mit dieser Konfiguration weiterhin stabile Energie liefern.
2. Weiter Eingangsbereich
Die USV hat einen weiten Eingangsspannungsbereich von 110 bis 300V bei einer Last von <40%, 136 bis 288V bei einer Last von <70%, 168 bis 288V bei einer Last von ≥70%. Darüber hinaus verfügt es über einen weiten Eingangsfrequenzbereich von 40 bis 120 Hz. Diese weiten Bereiche reduzieren die Anzahl der unnötigen Übertragungen auf die Batterie, wodurch die Batterieentladung minimiert wird.
Spezifikation:
| Item | Spezifikation | |||
|---|---|---|---|---|
| Topologie | Hybrid | Doppelte Umwandlung | ||
| Typ | E11BL102 | E11BL202 | A11ML102 | |
| Nennausgangsleistung | 1 kVA | 2 kVA | 2 to 8 kVA (Bei paralleler Redundanz: 1 to 7 kVA) | |
| AC Eingang | Spannungsbereich | 100 bis 300 V | ||
| Anzahl der Phasen / Drähte | Einphasig, 2-Leiter | |||
| Frequenzbereich | 40 bis 120 Hz | |||
| AC Ausgang | Nennspannung | 200 V Modelle: 200/208/220/230/240 V | ||
| Spannungsregelung | Innerhalb von ±2% der Nennspannung | Innerhalb von ±5% der Nennspannung | ||
| Leistungsfaktor der Belastung | 1 kVA | |||
| Sicherungszeit * | 4 min | |||
| Betriebsumgebung | Umgebungstemperatur: -10 to +55°C relative Luftfeuchtigkeit: 10 to 90% (nicht kondensierend) | |||
* Bei einer Umgebungstemperatur von 25 ºC und einem Leistungsfaktor von 0,8 unter Verwendung neuer, vollständig geladener Batterien.
Eigenschaften der Lithium-Ionen-Batterien
1. Senkung der Betriebskosten
1.1 Lange Lebensdauer
Die erwartete Batterielebensdauer ist etwa doppelt so lang wie die von Blei-Säure-Batterien, die im Allgemeinen für USV's verwendet werden. Sie können daher 10 Jahre (bei einer Umgebungstemperatur von 30°C) betrieben werden, ohne dass Teile, einschließlich der Batterie, ausgetauscht werden müssen. Dies eliminiert das Risiko einer kommerziellen Direktstromversorgung und reduziert den Wartungsaufwand und die Kosten.
1.2 Hervorragende Leistung bei Lade-/Entladezyklen

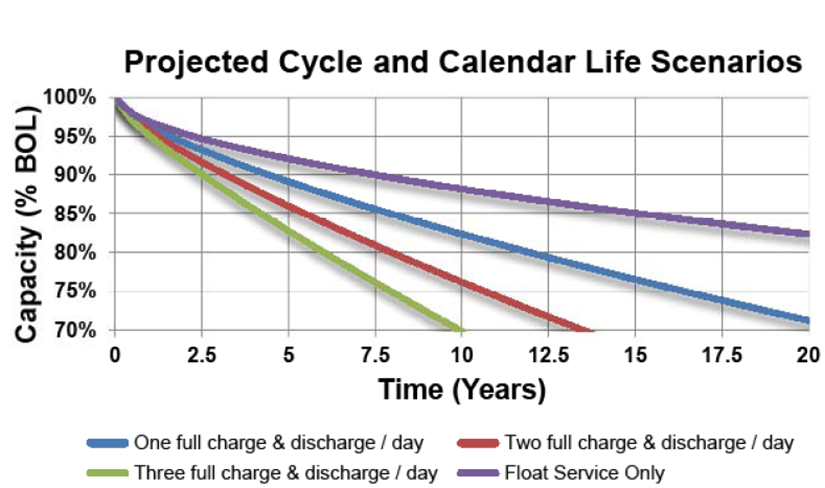

Die erwartete Lebensdauer ist um ein Vielfaches höher als die von Blei-Säure-Batterien. Die Kalenderlebensdauer-Szenarien bei 25°C Umgebungstemperatur sind:
- Blei-Säure-Batterien: 1,25 Jahre, bei einer vollständigen Ladung/Entladung pro Tag
- Lithium-Ionen-Batterien: mehr als 20 Jahre bei einer vollständigen Ladung/Entladung pro Tag
2. Grösserer Betriebstemperaturbereich
2.1 Höherer Freiheitsgrad bei der Installation
Der Betriebstemperaturbereich beträgt -10 bis +55°C (bei USV's mit Blei-Säure-Batterien 0 bis +40°C). Dies gibt dem Produkt einen höheren Grad an Installationsfreiheit, so dass es an Orten mit großen Temperaturunterschieden installiert werden kann.
2.2. Längere Lebensdauer bei hoher Umgebungstemperatur
Selbst in Umgebungen mit hohen Temperaturen hat die USV eine längere Lebensdauer als die allgemeine USV mit Blei-Säure-Batterien.
< Die Lebensdauer der USV hängt von der Temperatur ab >
| Umgebungstemperatur | Allgemeine USV mit Blei-Säure-Batterien |
E11B-Li A11M-Li |
|---|---|---|
| 25°C | 7 Jahre * Batterien: 5 Jahre = ein einmaliger Batteriewechsel ist erforderlich. |
10 Jahre * Batterien: 10 Jahre = Es ist kein Batteriewechsel erforderlich. |
| 40°C | 3.5 Jahre * Batterien: 1, 7 Jahre = ein einmaliger Batteriewechsel ist erforderlich. |
5 Jahre * Batterien: 5 Jahre = Es ist kein Batteriewechsel erforderlich. |
3. Hoher Sicherheitsstandard
3.1. Hochsicheres Eisenphosphat als Kathodenmaterial
Wenn Lithium-Ionen-Batterien einen Kurzschluss verursachen, setzen die integrierten Materialien auch Sauerstoff frei, der das Feuer weiter entfacht. Um dies zu vermeiden, wird in den Lithium-Ionen-Batterien E11B-Li und A11M-Li Eisenphosphat (Nanophosphat®-Zelle) als Kathodenmaterial verwendet, das als sicherer gilt als die in klassischen Lithium-Ionen-Batterien verwendete Mischung auf Lithium-Kobalt-Basis.
3.2. Schutz mit BMS (Batterie Management System)
BMS bietet eine integrierte Schutzschaltung gegen Überspannung, Überstrom, Tiefentladung, Kurzschluss und erhöhte Zelltemperatur.
3.3. Schutz der USV
Die USV überwacht die Ausgangsspannung und die Ansauglufttemperatur des Ladegeräts und schaltet das Ladegerät zum Schutz der Batterien ab, wenn die Ausgangsspannung des Ladegeräts oder die Ansauglufttemperatur ansteigt. Sollte ein Kurzschluss auftreten, ist die USV durch Sicherungen geschützt.
