「환경 친화적」이면서「사용이 편리한」
초소형・초경량 2축 일체 AC서보앰프 개발
2025년3월27일
산요전기주식회사는 AC서보시스템「SANMOTION G」라인업을 추가하여 업계 최고※1의 소형화를 실현한 2축일체 AC서보앰프를 개발하였습니다.
1대의 서보앰프로 2축의 서보모터를 구동하여, 장비의 소형화・경령화 및 에너지 절약에 기여합니다. 또한 2축 동작이 셋업 소프트웨어※2의 한 화면에 표시되는 등의 사용이 편리한 기능이 탑재되었습니다.
공작기계, 로봇, 반도체 제조장비, 일반 산업기계 등에 최적입니다.
특징
《친환경》
1. 소형화・경량화
단축 서보앰프 2대를 사용한 경우와 비교하여 설치면적을 38% 저감했습니다.※3
질량은 19% 경량화했습니다.※3
장비 내의 공간을 효율적으로 이용할 수 있습니다.
2. 배선 최소화
단축 서보앰프※42대를 사용한 경우와 비교하여 배선 수를 35% 저감했습니다.
배선 작업의 부담을 경감시켰습니다.
3. 에너지 절약
단축 서보앰프 2대를 사용한 경우와 비교하여 서보앰프의 에너지 손실을 18% 저감했습니다.※5

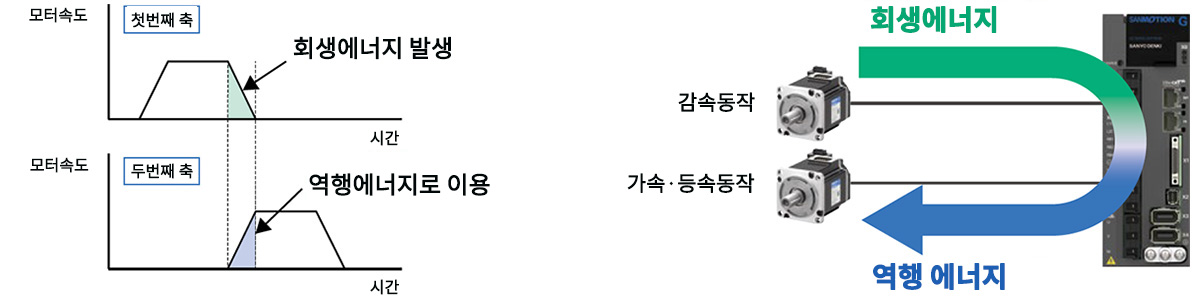

한 축이 감속할 때 발생하는 회생 에너지를 다른 축 동작에 효과적으로 이용할 수 있습니다.
장비의 에너지 절약과 SDGs 달성에 기여합니다.
회생에너지 활용 이미지
《편리함》
1. 2축의 연계동작을 간단히 실현.
배선의 최소화로 2축을 동기화하여 운전할 수 있습니다.
2축에 최적화된 프로그램 운전 기능을 탑재하여, 간단한 명령으로 고정밀 2축 위치 결정을 할 수 있습니다.
간단하게 동작을 확인할 수 있어, 사용이 더욱 편리합니다.
2. 간단한 셋업.
셋업 소프트웨어를 사용해, 2축의 동작을 하나의 화면에서 확인할 수 있습니다.
장비의 시작・조정 등의 셋업 작업이 간단하며, 유지보수성도 향상되었습니다.
※1 2025년 3월 27일 기준. AC서보앰프로 같은 용량의 경우.（당사 조사 기준）
※2 당사 SANMOTION MOTOR setup 소프트웨어.
※3 당사 AC서보앰프「SANMOTION G」앰프 용량 20 A 2대와 앰프 용량 20 A×2축 TYPE의 비교.
※4 당사 AC서보앰프「SANMOTION G」와의 비교.
※5 당사 AC서보앰프「SANMOTION G」앰프 용량 30 A 2대와 앰프 용량 30 A×2축 TYPE의 비교.
기본 사양
| 앰프 용량 | 20 A×2축 | 30 A×2축 |
|---|---|---|
| 최대 적용 모터 용량（2축 합계） | 800 W | 1.5 kW |
| 주회로 전원 | 3상・단상：AC 200～240 V（+10％, -15％） | |
| 제어회로 전원 | 단상：AC 200～240 V（+10％, -15％） | |
| 인터페이스 사양 | EtherCAT | |
카탈로그
용도
공작기계, 로봇, 반도체 제조장비, 일반 산업기계 등
가격
오픈 프라이스
수주개시일
2025년 4월 28일
릴리스에 기재된 내용은 전부 2025년 3월 27일 현재의 실적입니다.「SANMOTION」은 산요전기주식회사의 등록상표입니다.
제품사진은 이미지입니다. 합성처리 혹은 CG가 사용되는 경우가 있습니다.
