장치의 에너지 절약에 공헌
｢SANMOTION R｣ 신제품 전원 유닛 개발
2023년 11월 30일
산요전기주식회사는, AC서보시스템「SANMOTION R」의 라인업을 확장하여,
모터에서 발생한 회생전력을 전원으로 되돌리는 기능을 탑재한 전원 유닛을 개발 및 발매하였습니다.
효율적인 회생전력 활용으로 장치의 소비전력 감소에 기여합니다.
사출성형기, 반송 로봇 등에 최적입니다.
특징
1. 에너지 절약

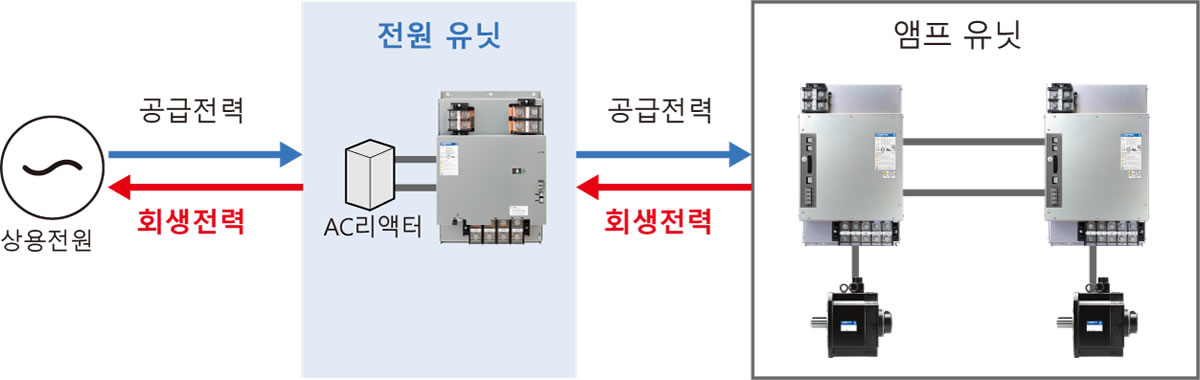

회전 중인 모터를 감속시킬 때, 모터는 발전기가 되어 회생전력이 발생합니다.
이 회생전력을 전원으로 돌려 재이용이 가능한 전원 유닛입니다.
장치의 소비전력을 줄일 수 있습니다.
2. 소형・경량
전원 유닛에 필요한 컨버터(정류기)와 전원 회생 기능을 일체화시켜 실용적입니다.
컨버터와 외장 전원 회생 유닛을 따로 운용하는 경우와 비교했을 때보다 더 작고 가벼운 세팅이 가능합니다.
3. 전원 상태 및 소비전력의 시각화
전원전압 / 전류 / 주파수를 계측하고, 앰프 유닛을 경유하여 전원 상태를 확인할 수 있습니다.
더불어, 장치의 정확한 소비전력을 산출하여, 절약한 전력량을 확인하는 것도 가능합니다.
사양
| 품번 | RM3PBR370 | |
|---|---|---|
| 입력전원・전류 | 주회로전원 | 3상 AC 200～230 V （+10％, -15％） 50/60 Hz （±3 Hz) |
| 제어회로전원 | DC 24 V (±15％) 6.1 A 단상 AC 200～230 V （+10％, -15％） 50/60 Hz （±3 Hz) |
|
| 정격출력용량 | 37 kW | |
| 입력전원용량 | 47 kVA (역률 90% 기준으로 산출) | |
| 적합 앰프 유닛 | 50 ～ 900 A | |
| 외형치수 | W300 x H460 x D295 [mm] | |
카탈로그
용도
사출성형기, 반송 로봇 등
수주개시일
2023년 12월 1일
가격
오픈 프라이스
릴리스에 기재된 내용은 모두, 2023년 11월 30일 현재의 실적입니다.
「SANMOTION」은 산요전기주식회사의 등록상표입니다.
