대용량 서보 모터용
업계 최소의 AC400V입력 다축 서보 앰프
｢SANMOTION R｣을 개발
2020년10월28일
산요전기주식회사는, AC서보앰프「SANMOTION R」의 AC400V 입력 다축 서보 앰프를 개발, 발매하였습니다.
20kW부터 37kW의 서보 모터를 부드럽게 동작할 수 있어 공작기계, 사출 성형기 등에 매우 적합합니다.
앰프나 모터의 가동 상황으로부터, 장치의 고장을 예측할 수 있는 모니터링 기능을 탑재하고 있습니다.
특징
1. 업계 최소사이즈※1

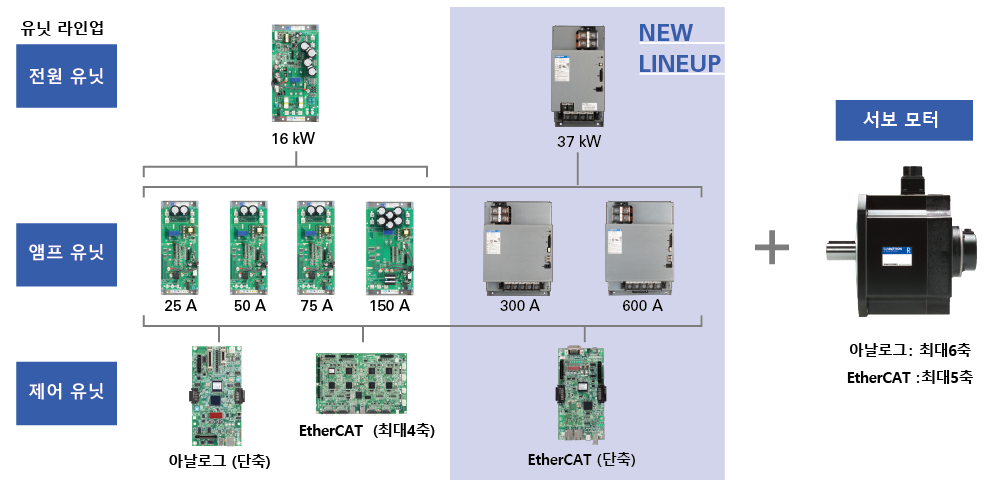

고객의 장치 구성에 맞춰, 각 유닛을 조합해 사용할 수 있는 다축 서보 앰프입니다.
부피는 업계 최소 사이즈이기 때문에, 배치의 자유도가 높고, 고객의 장치의 소형화에 공헌합니다.
2. 부드러운 동작
당사 기존 제품※2대비, 속도 주파수 응답을 2배※3，EtherCAT의 통신주기를 1/2※4에 고속화한것으로, 보다 부드러운 동작을 실현합니다. 고객의 장치의 가공 시간 단축과 생산성 향상에 공헌합니다.
3. 예방보전
모터 유지브레이크의 마모를 진단하여 통지할수있습니다. 또 회생 저항의 소비 전력이나 통신 품질의 모니터링 기능을 탑재하고 있어, 고객의 장치의 예방 보전이나, 원격으로의 고장 진단에 공헌합니다.
※1 2020년10월28일 현재. 당사조사
※2 당사기존제품 RM2C4H4 비교
※3 속도 주파수 응답 2,200Hz（기존제품은 최단 1,200 Hz）
※4 최단통신주기 62.5μs（기존제품은 최단 125μs）
사양
제어유닛
| 형번 | RM3C1H4 |
|---|---|
| 제어축수 | 1축 |
| 인터페이스 | EtherCAT인터페이스 |
| 기능안전 | STO（안전토크차단） |
| 외형치수 (mm) | W90 x H180 x D21 |
전원유닛
| 형번 | RM3PCA370 | |
|---|---|---|
| 입력전원・전류 | 주회로전원 | 三相 AC 380～480 V （+10％, -15％） 50/60 Hz （±3 Hz) |
| 제어회로전원 | DC 24 V (±15％) 4.6 A | |
| 정격출력용량 | 37 kW | |
| 입력전원용량 | 64 kVA | |
| 적합앰프유닛 | 25 ～ 600 A | |
| 외형치수 (mm) | W180 x H380 x D295 | |
앰프 유닛
| 형번 | RM3DCB300 | RM3DCB600 | |
|---|---|---|---|
| 입력전원・전류 | 주회로 전원 | DC 457～747 V | |
| 제어 회로 전원 | DC 24 V （±15％） 2.2 A | DC 24 V （±15％） 2.6 A | |
| 앰프 용량 | 300 A | 600 A | |
| 적합 모터 용량 | 20～30 kW | 37 kW | |
| 적합 인코더 사양 | 광학식 배터리 업솔루트 인코더 | ||
| 외형치수 (mm) | W250 x H380 x D295 | W250 x H380 x D295 | |
카탈로그
용도
사출성형기, 공작기계 등
수주 개시일
2020년12월18일
판매가격
오픈프라이스
릴리즈에 기재된 내용은 전부, 2020년10월28일 현재의 실적입니다.
「SANMOTION」는 산요전기주식회사의 등록상표입니다.
